一、設備詳細配置參數

（一）產品組成：

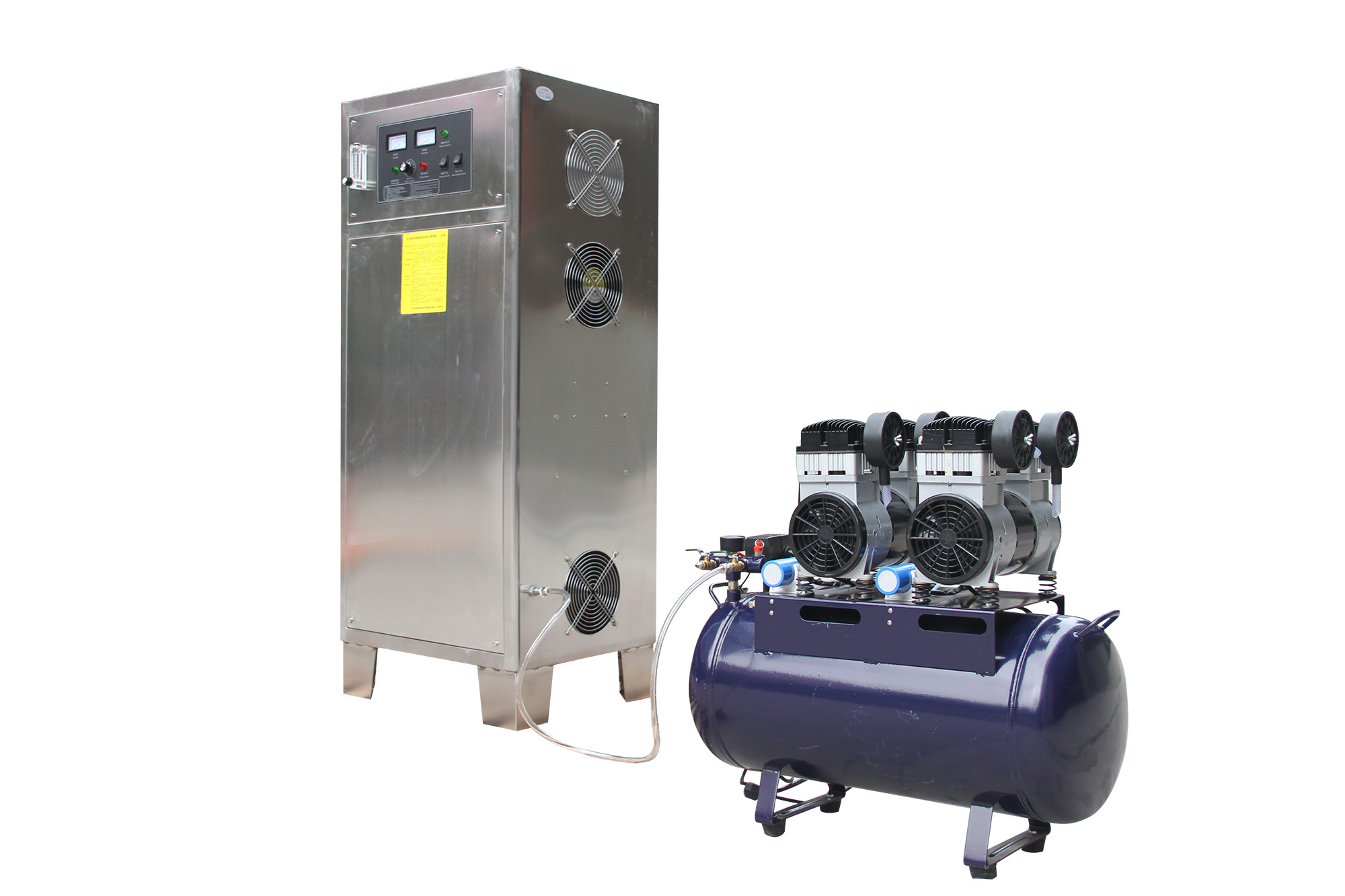

    100G線路板,100G脫羥石英管臭氧發生管,空氣分離器分子篩（制氧單元)20L/Min內置式,外置無油空壓機（3KW)，精密濾水系統，冷凝系統，干燥系統，電流表，電壓表，交流接觸器，氣體調壓閥，排水電磁閥，濃度調節，電源指示燈，臭氧指示燈，風扇，臭氧輸出口，冷卻水進口，冷卻水出口，流量計，電源保險，氣源接入口。

（二）產品特點：

1. 水冷+風冷雙冷設計

2. 外殼為不銹鋼

3. 利用氧氣為氣源，經過冷干過濾，臭氧濃度提高

4. 臭氧量可調節

5. 氧氣純度：90±3%

6. 臭氧濃度：60-90mg/l

（三）設備參數

(四）工作原理：

1、設備由氧氣發生器、臭氧發生器、高壓電源、散熱氣，過濾氣，消聲器。單向閥。控制系統等部分組成。

2、設備用氧氣發生器產生的高濃度氧氣為氣源，通過高壓變頻放電產生臭氧，并利用臭氧的強氧化性進行殺菌消毒和降解農藥。

3、設備內制氧機以美國進口沸石分子篩為吸附劑，用變壓吸附法（PSA）將空氣中的氧氣與氮氣分離，并濾除空氣中的有害物質，從而獲取高純度的氧氣，并大大提高臭氧產量、純度和效率。然后，通過氣液混合泵加靜態混合器的氣水強力混合把高濃度的臭氧充分溶解在水中，形成具有殺菌能力和降解農藥功能的高濃度臭氧水。

（五）功能用途:

1、殺菌消毒：

1.1食品廠、制藥廠需要對原材料等物體表面進行過流式浸沒殺菌，而形成無菌的原材料表面（對包裝容器可以高濃度臭氧氣體接觸完成消毒殺菌）。如水果等經過清洗后可達到無菌而可以制成濃縮果汁。

1.2在水產品加工中——冷凍包裝之前，通過高濃度臭氧水噴淋殺菌或過流式浸沒殺菌，對水產制品的衛生指標達到了完美的控制，避免了使用氯化物帶來余氯超標的問題。

1.3在液體食品加工（如飲料、果汁等）和制藥廠的生產過程中，高濃度臭氧水可用于管路、生產設備及盛裝容器的浸泡和沖洗，從而達到高效滅菌。管路、設備及容器表面上的細菌病毒被沖淋及殺死，非常簡單省事。即不會產生死角，還避免了使用其它化學消毒劑帶來的有害物質排放及殘留，而臭氧無任何殘留和二次污染。

1.4可廣泛應用于賓館、酒店、機關食堂，為餐飲具、瓜果蔬菜殺菌消毒；以及兒童玩具、物體表面的殺菌消毒。

2、農藥降解：可以廣泛應用于公共飲食食堂、果蔬加工廠、食品加工廠等，用來去除農藥、化肥、食品添加劑等有害物質。

3、水處理：可廣泛應用于工業用水的防藻、殺菌，養殖用水的殺菌防病，污水處理過程中的除臭、脫色、滅菌等工藝。

4、食品保鮮：可廣泛應用于冷凍廠、食品加工廠、牲畜屠宰廠等單位生產加工過程中的原料及成品貯存、保鮮、消毒的工藝過程。

5、凈化清潔：

5.1可廣泛應用于臭氧洗衣是賓館、酒店、桑拿浴室、醫院、制藥、食品等行業洗滌衣物的理想選擇機器。

5.2可廣泛應用于公共場合、廁所、生產場地的凈化清潔。

（六）使用說明：

5.2.1安全預防：合格的專用接地線，安全可靠的接地，禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域。大型臭氧設備安裝泄漏檢測儀預防報警。

5.2.2重要說明

(1)設備安裝人員必須經過培訓才能開機維修。

(2)使用臭氧空間殺菌時，嚴禁工作人員在高濃度臭氧環境中上班工作。

5.2.3切記設備保養或維修時應在斷電和泄盡氣壓狀態進行，確保人員安全維修。

5.3安裝注意事項

在安裝過程中請遵守下列要求：

5.3.1確保電、氣、水進、出氣管線連接正確，

5.3.2將設備安裝在干燥寬敞的地方，以便于散熱和維護。

5.3.3使用的線路的容量是符合要求的，以確保消除火災隱患。

5.4使用注意事項及保養

5.4.1高壓危險，不要用水沖洗設備

5.4.2禁止用下列東西擦試設備，

(1)超過60℃的熱水，可能會引起變形和褪色

(2)揮發性的溶液或有機溶劑，可能會損壞設備的表面

（七）適用范圍:

主要用于醫藥水、純凈水、礦泉水、二次供水、生活污水處理、工業污水處理、泳池水處理、食品飲料等行業用水消毒滅菌，還有化工行業、造紙行業等脫脂、脫色、漂白。
