摘  要

臭氧（O₃）處理技術，可以對空間或水體中的各類物質進行反應，其過程不會產生不環保的物質，是已知氧化能力很強的材料。它作為一項既環保又安全的應用技術，即可以解決水中的異味物質以及顏色不純凈的問題，將水中總有機物含量（COD）降低50%左右，又能對凈化空間環境，對環境內的各類細菌、病毒等微生物起到良好的殺滅作用。國外對于生產環境及各類生產用水、飲用水等有嚴格的標準執行，如飲用水不得含有病原菌、毒素等，但需含礦物質。各種礦物質、pH值、混濁、顏色、溶解率、氣體、微生物等，都會影響水的品質。為提高水質，歐洲、日本和美國均在上個世紀采取了臭氧水處理技術。我國近些年才開始使用成熟的臭氧凈化處理技術和設備。使用臭氧可以凈化生產環境，可以大大節約水資源、促進水資源的循環再利用。

本廠成立以來，針對不同的環境，研發出不同應用目標下的處理方案，完善了臭氧處理技術在我國應用的技術基礎。這項研究有望改變目前我國臭氧處理應用的盲目性問題，同時在更大范圍內推廣應用臭氧處理技術，提高我國生產生活、食品藥品的安全性，更有效地資源的利用。據悉，臭氧制備技術經過幾十年來的研究，單位能耗降低了約2－3倍，臭氧發生器的價格也在不斷下降，設備更為緊湊更有利于推廣。

臭氧處理方案

一、水質投加臭氧系統介紹

一、臭氧在水處理中作用原理

臭氧消毒的原理是臭氧在水中發生氧化還原反應，產生氧化能力極強的單原子氧（O）和羥基（OH），瞬間分解水中的有機物質、細菌和微生物。羥基（OH）是強氧化劑、催化劑，可使有機物發生連鎖反應，反應十分迅速。羥基（OH）對各種致病微生物有極強的殺滅作用。單原子氧（O）也具有強氧化能力，對頑強的微生物如病毒、芽孢等有強大的殺傷力。

二、水質處理中消毒概述

 在水質處理過程中，大部分微生物已被去除，但即使是采用微濾、超濾等方法處理水時，水中的細菌物質也不能全被去除。而一般的水質處理方法更不能除盡微生物。為確保產品在保質期內合格，保證消費者的健康，在制造飲料，特別是制造碳酸飲料、礦泉水、純凈水以及包裝后不再進行二次滅菌的果汁飲料時，必須對水進行消毒處理，并要注意貯罐、管道、閥門等衛生狀態，防止對水產生二次污染。


三、臭氧技術

生活用水用臭氧消毒。投加濃度為：0.4—0.5mg/L，采用的方法：通過水流壓力，由混合塔曝氣混合成的臭氧水，再流入儲水池，設計曝氣時間不低于30分鐘。

四．臭氧水處理系統的配置和介紹

1.系統組成及投加

臭氧系統主要是由氧氣發生器、臭氧發生器、供氣系統（無油空壓機）、控制系統、氣體過濾系統、循環冷卻系統組成，產生高濃度臭氧與水達到很好的效果，形成含臭氧的水。

2、臭氧發生器

產品特點：

2.1.高產量，低功耗

2.2.電路保護功能，過壓保護，過流保護

2.3.放電管為石英設計：壽命長、耐壓2萬伏

2.4、制氧系統出氧濃度高，壓力大，為獨有專利產品

2.5.臭氧產生量10-100%范圍內可調節。

2.6.放電單元采用水冷卻，冷卻水溫度30℃以下。

2.7.臭氧發生器臭氧發生器組成，獨立的氣體管路和流量控制， 獨立的電路模塊和電路控制，獨立的臭氧發生管。

3.設備用途及工作條件

（1）設備主要用途：水處理

（2）環境條件

（2.1） 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

（2.2） 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

（2.3） 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

（2.4） 冷卻水: 一般工業自來水。

（3）設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

（3.1）溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

（3.2）濕度: 臭氧發生器設計相對濕度＜90%。

（3.3）冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

（3.4）大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

（4）氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

（5） 電源條件: 200C 50HZ

（6）臭氧發生器設計、制造和檢驗標準: 臭氧發生器嚴格按照以下標準設計制造：

（6.1）中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

（6.2）國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》

（6.3）中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》

客戶要求及臭氧投加方案

1. 設計依據：

   醫院廢水1T/H水常規應配10G氧氣源臭氧發生器。

   根據客戶提供的信息，醫院廢水處理水流量3T/H，應配一臺水冷型氧氣源30G臭氧發生器，要求完全達標的話，建議最好配一臺水冷型30G氧氣氧臭氧發生器。配一個1m3的臭氧反應罐，臭氧反應罐

   尺寸：800*2100mm，，臭氧可以停留半小時混合。

醫院廢水排放要求：

1. 傳染病和結核病醫療機構廢水排放執行表1的規定。

2. 縣級及縣級以上或20張床位及以上的綜合醫療機構和其他醫療機構廢水排放執行表2的規定。直接或間接排入地表水體和海域的廢水執行排放標準，排入終端已建有正常運行城鎮二級廢水處理廠的下水道的廢水，執行預處理標準。

3. 縣級以下或20張床位以下的綜合醫療機構和其他所有醫療機構廢水經消毒處理后方可排放。

4. 帶傳染病房的綜合醫療機構，應將傳染病房廢水與非傳染病房廢水分開。傳染病房的廢水、糞便經過消毒后方可與其他廢水合并處理。

表1 傳染病、結核病醫療機構水污染物排放限值（日均值）

 表2 綜合醫療機構和其他醫療機構水污染物排放限值（日均值）

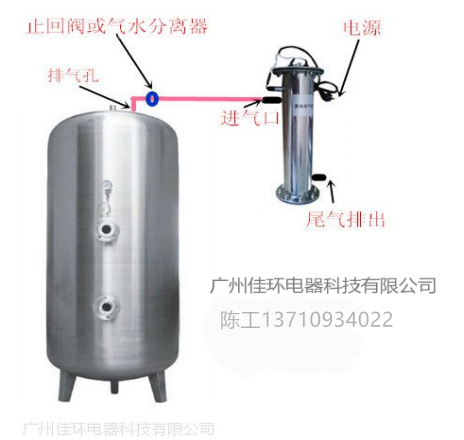

1. 尾氣處理氣安裝示意圖：





四、明細配置清單

1. 臭氧發生器（1臺）

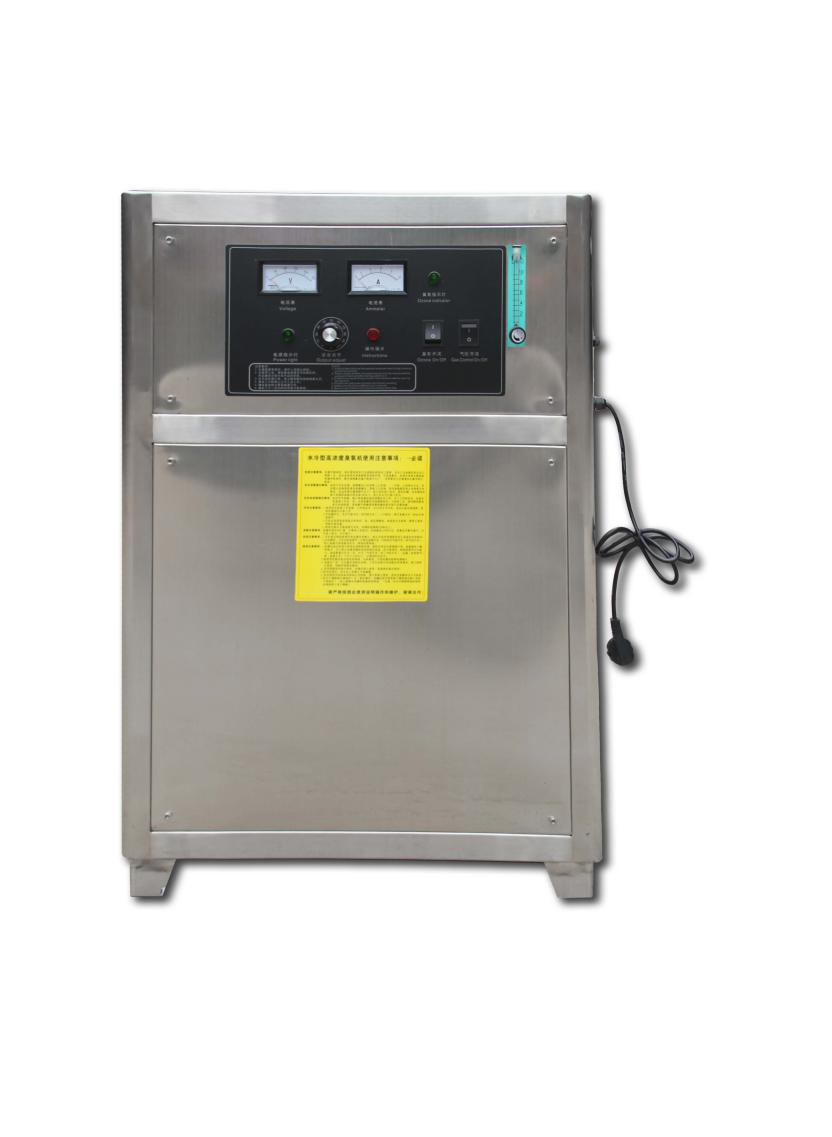

2、臭氧發生器產品圖片：

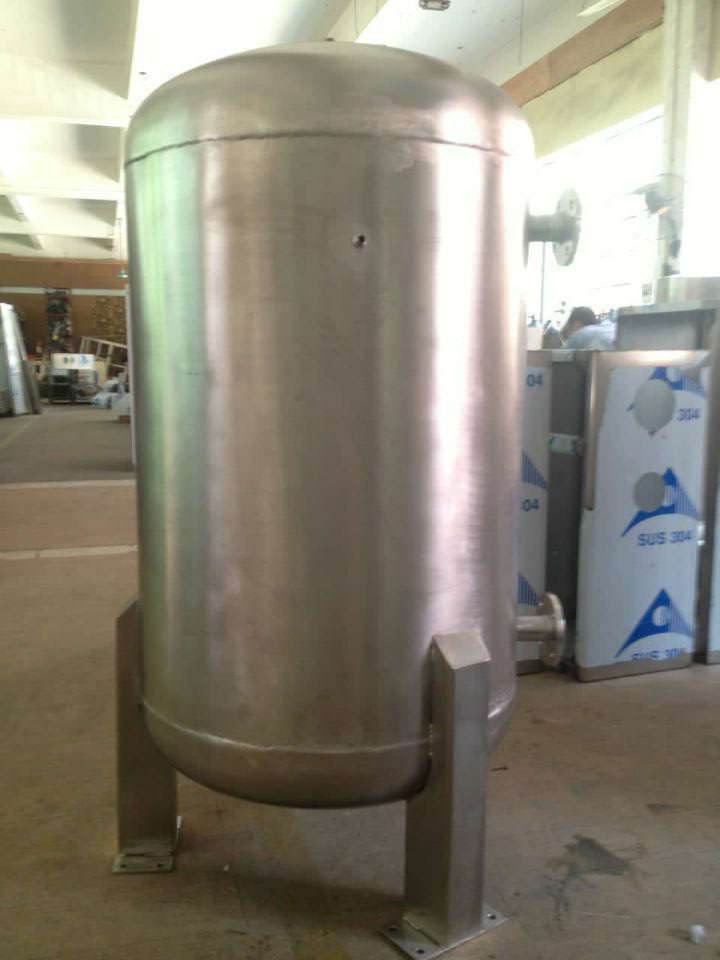

1. 臭氧反應罐價格：





   臭氧反應罐尺寸：800*2100mm

   價格：

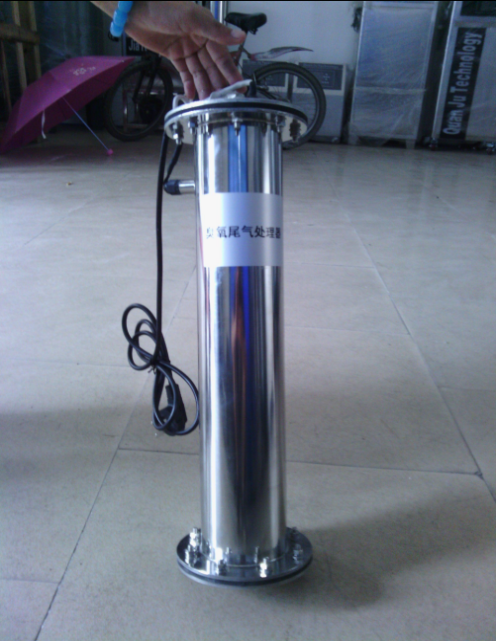

2. 尾氣處理器：



3. 尾氣破壞器設計為加熱型。設備全自動運行，采用雙層不銹鋼保護。初次投資和運行費用均底于活性炭催化式、接觸氧化式。尾氣進入反應室后，臭氧分子在通過加熱催化器時得以分解。破壞器由以下元件組成：

   催化管  包括：1個304L不銹鋼管1個304L不銹鋼網狀格板及支承柵板
   加熱器包括：  304L不銹鋼外殼  加熱元件1個不銹鋼外套

    直徑89mm，高500mm。功率：600W



一、臭氧毀滅器是本公司的創新產品，具有體積小、功耗低、壽命長、效果好等特點。主要用途是消除臭氧尾氣。在實際使用時，經該產品處理過的臭氧尾氣，完全符合國家規定的空氣污染指標。同時，該產品處理臭氧尾氣的效果不受潮濕氣體和水分的影響，絕不需要“再生”處理，這是使用催化劑、分子篩、活性碳等填料的臭氧毀滅器無法做到的。

1. 二、處理臭氧尾氣的必要性：

由于臭氧氣體具有強氧化性，除可能對某些物品造成損壞外，還會污染環境，刺激人的呼吸系統，對人體健康不利，所以國內外都對空氣中的臭氧指標都加以限制。我國政府規定，空氣中的臭氧濃度，作業場所不得超過0.2ppm，生活場所不得超過0.15ppm。

 當使用臭氧處理各類水時，如飲用水、泳池水、污水，不論使用哪種氣液接觸裝置，最終都會有超過80%的臭氧氣體從水中逸出，成為臭氧尾氣。如果將這部分臭氧直接排到大氣中或留存在室內，就會造成環境污染。上述情況，都需要使用臭氧毀滅器對臭氧尾氣進行處理，使這些殘留的臭氧氣體立即分解掉，然后再排放到大氣中。

價格：

七、設備操作及注意

1、將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。

2、為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。

3、接通電源，電壓表顯示當前電壓，打開氣泵開關，氣泵指示燈亮，氣泵開始工作。（電流表顯示當前電流，15克以上機）臭氧輸出口有氣體輸出。

4、延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，

5、根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。

6、達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出；

7、臭氧在室內一般1—2個小時后就會自動分解為氧氣，人若要長時間在室內居留時，需以聞不到濃重的臭氧異味為準，

8、消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因?yàn)楦邼窀邷丨h(huán)境產生積水，對臭氧發生器產生影響。

八、設備配套

設備連接軟管、臭氧輸送軟管（此為強抗臭氧管三個月更換一次具佳）。

設備出廠時，配備5米臭氧管、1個保險絲、合格證、保修卡、使用說明書等。

九、售后服務

設備保修壹年（易損件除外）設備如出現故障，購方需要說明設備情況，供方當日回應。

十：企業介紹

廣州佳環電器科技有限公司系專業研發，生產，銷售臭氧發生器、臭氧消毒機、工業制氧機的企業，多年來為眾多的行業解決了讓他們一直煩惱的空氣消毒，水處理消毒，化學氧化等一系列的問題。公司擁有著實力雄厚的技術隊伍，研發和生產出精度高、穩定性好、使用方便、維護容易的設備。

公司生產的系列產品應用范圍廣，在汽車消毒、制藥、食品、醫療、水處理、環保、化學氧化與合成等幾十個領域有著豐富的經驗。人性化的設計理念，卓越的性能和完善的服務，使公司產品在臭氧領域處于領先地位。
